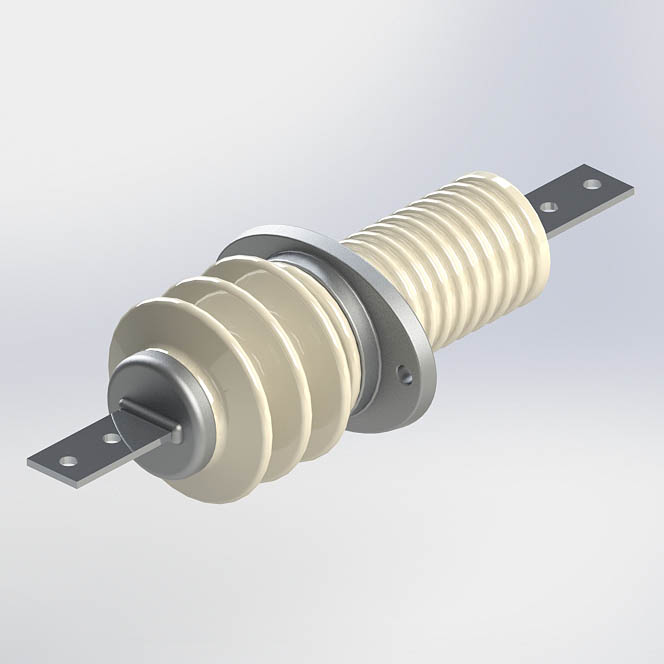

Изолятор ИПУ-10\ / 630 УХЛ1 проходной
Изоляторы
предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В, частотой 100 Гц, а также для токопроводов закрытого типа. Фарфоровые изоляторы ИПУ-10кВ / 630 Ампер обладают отличным качеством при достаточно демократичной цене.
токо
Расшифровка изображения изолятора ИПУ-10/630-7,5 УХЛ1
| И | - Изолятор |
| П | - Проходного типа |
| У | - Усиленное исполнение |
| 10 | - Номинальное напряжение, кВ |
| 630 | - Номинальный ток |
| 7,5 | - Минимальная разрушающая сила, кН |
| М | - Модернизированный |
| УХЛ | - Климатическое исполнение |
| 1 | - Категория размещения |
Изоляторы ИП, ИПУ проходные для наружной установки /10 кВ/
| Тип изолятора ГОСТ 20454 ГОСТ 22229 |
Номи- нальное напря- жение |
Импульс- ное напряже- ние |
Номи- нальный ток |
Минималь- ная разруша- ющая сила на изгиб |
Длина пути утечки внешней изоляции, не менее | Масса |
| кВ | кВ | А | кН | см | кг | |
| ИП-10/630-7,5 УХЛ, Т2 | 10 | 80 | 630 | 7,5 | - | 7,0 |
| ИПУ-10/630-7,5 УХЛ1 | 10 | 80 | 630 | 7,5 | 30 | 10,0 |
| ИПУ-10/630-7,5М УХЛ1 | 10 | 80 | 630 | 7,5 | 30 | 10,3 |
