П(т) 011-10-10-31,5 У3
Высоковольтные предохранители
Предохранители высоковольтные серии ПК(т)
Данная продукция сертифицирована ОС «Международные стандарты и системы № UA1.093.0003154-11 и соответствует требованиям ГОСТ 2213-79, ТУ У 31.2-37056635-001:2010.
Предохранители высоковольтные серии ПК(т), ПК(н), ПК(э), ПК(эн) предназначены для защиты высоковольтных силовых цепей трансформаторов, воздушных и кабельных сетей, переменного тока частоты 50-60Гц от перегрузок и токов короткого замыкания.
Структура условного обозначения
Технические характеристики
Предохранители отключают без повреждения токи от нормированного минимального тока отключения до номинального тока отключения и относятся к классу 2 по ГОСТ 2213.
При отключении токов, амплитудное значение напряжения, возникающего между выводами предохранителей, не превышает: для предохранителей 6 кВ - не более 15 кВ; для предохранителей 10 кВ - не более 25 кВ; для предохранителей 35 кВ - не более 85 кВ.
Электрическая прочность изоляции предохранителей – по ГОСТ 1516.1
Предохранители серии ПК(н) и ПК(эн) допускают длительное протекание тока нагрузки 0,5А.
Патроны предохранителей категории размещения У1, У2 и ХЛ1, ХЛ2 - водонепроницаемы.
Предохранители по характеристикам являются токоограничивающим.

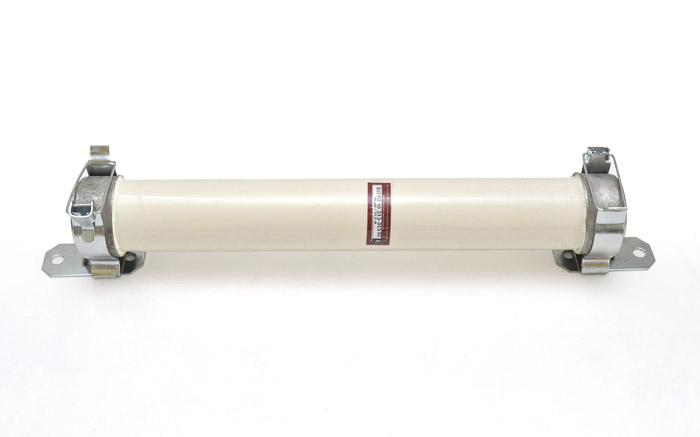

ПК(т) 011-10-10-31,5 У3
Тип климатика - У3
Номинальное напряжение - 10кв
Наибольшее рабочее напряжение- 12кв
Номинальный ток предохранителя- 10а
Номинальный ток отключения- 31,5ка
Максимальный ток отключения- 100а
Мощность потерь- 19вт
